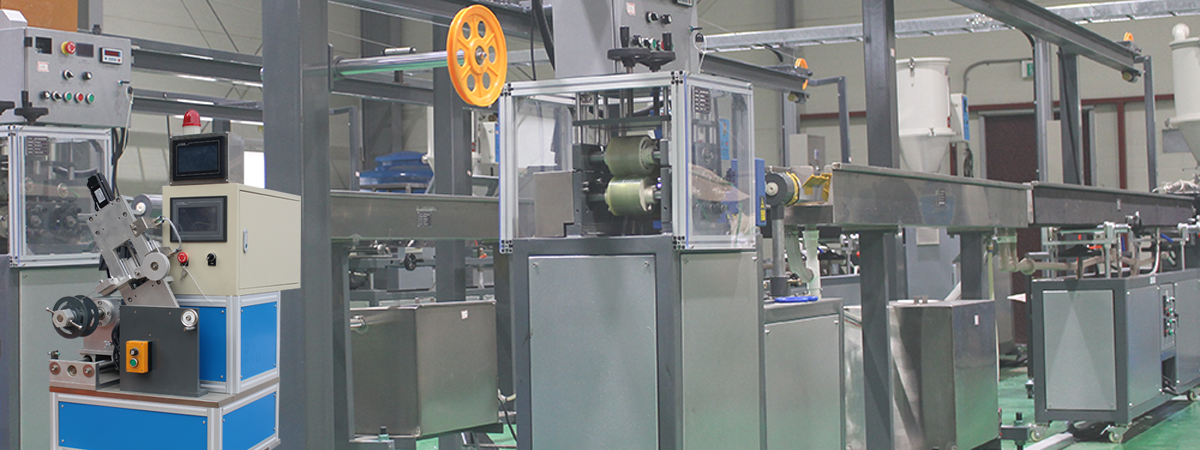

Extrusion system

기본 3D 필라멘트 생산 공정

- 원자재 건조 및 배합 - 원재료 압출 작업 - 온/냉수 작업 - 송풍작업 - 레이저측정 작업 - 압인 작업 - 권선 작업

추가 옵션 공정

• IR 히터 • 냉각기 • 비접촉 온도계 •영상 검사기 • UV 살균기 • 정밀 권선기 • 통합 컨트롤러

옵션 설비

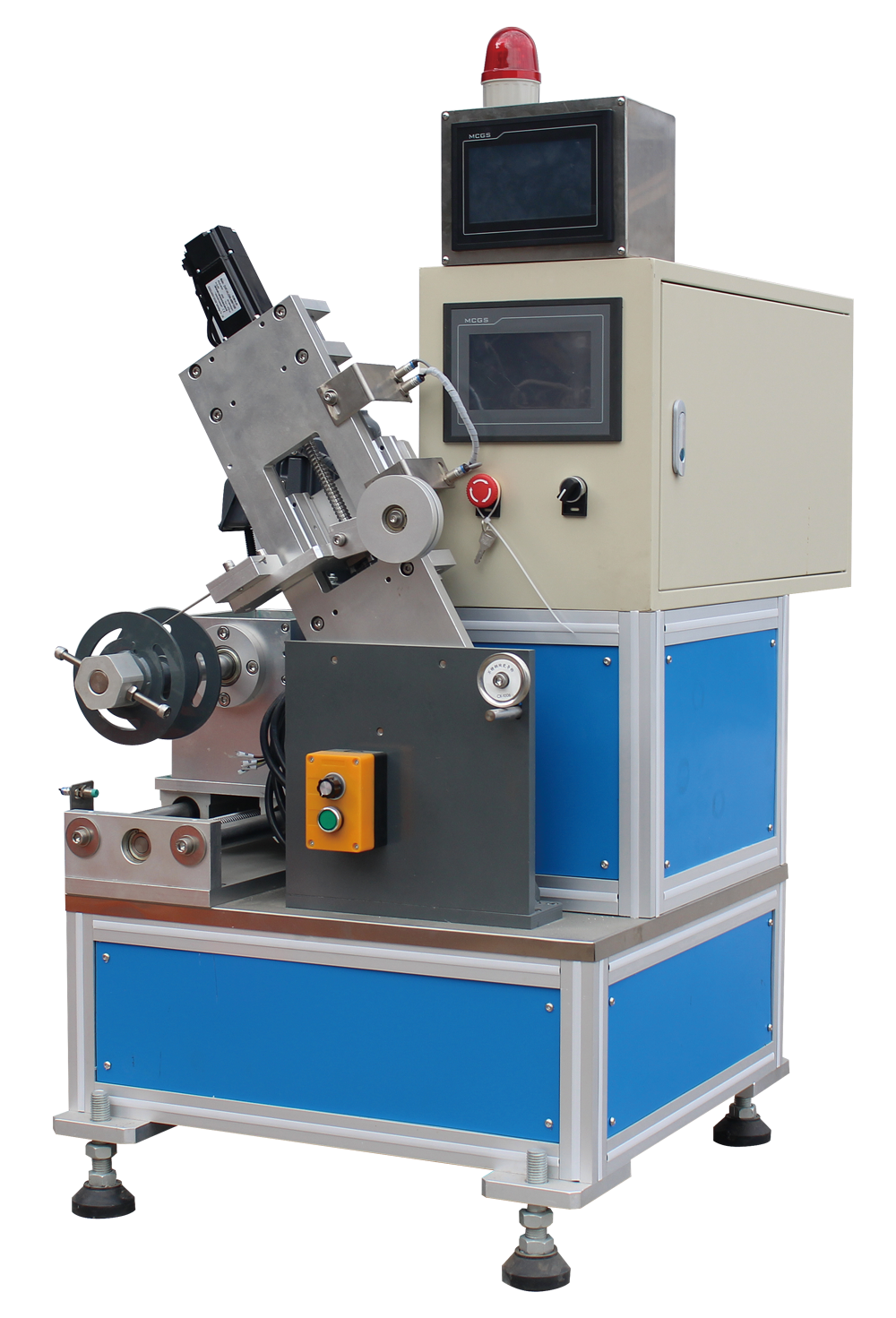

정밀 권선기

• Auto Run 기능으로 압출속도를 감지 권선스피드를 자동으로 조절
• PLC Control Panel로 원터치 작동

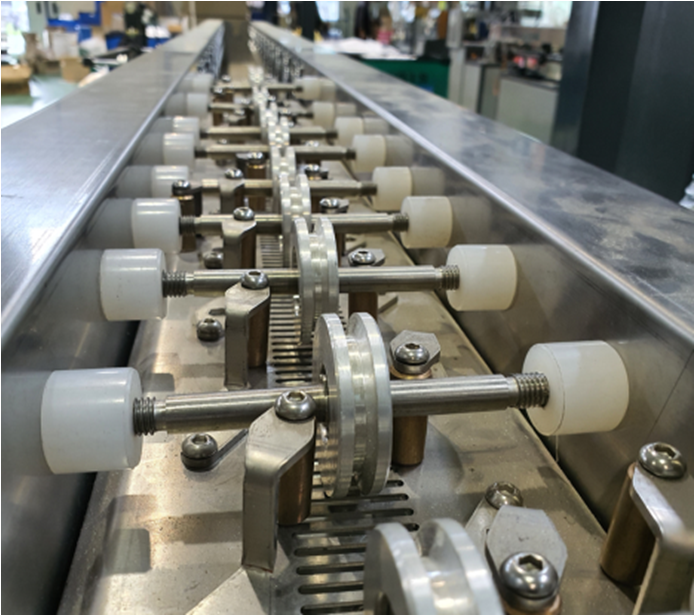

PVA 라인

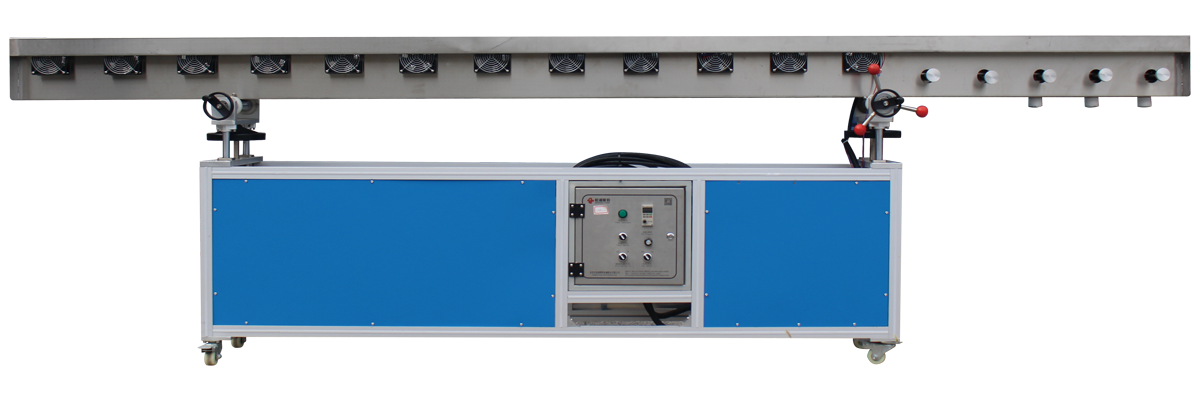

• PVA 라인(건식 냉각기) : PVA와 같은 수용성 필라멘트 생산 냉각 설비 구축

3D 필라멘트 소형 압출 설비(의료용, 테스트용)

소형 압출 라인

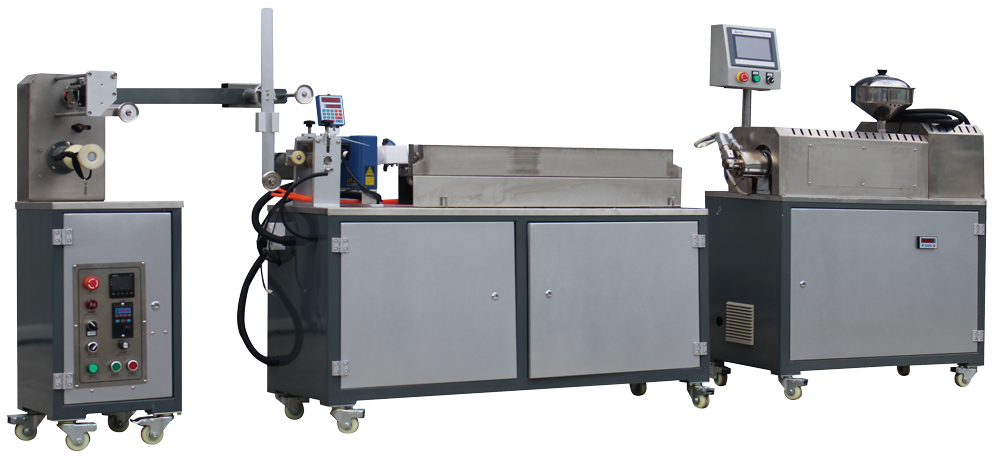

■ 소형 압출 라인(의료용) : 메디컬 PLA, PCL 생산 설비

모델명 : 3DK-SJ25

제품 사양
라인길이 : 4M
압출속도 : 7M/min 이상
필라멘트 직경 : 1.75mm
스크류 직경 : 25mm
스크류 속도 :16RPM
냉각조 : 온수 4L, 냉수 4L
압출온도 : 500℃ MAX
전원 : 220V AC, 60HZ

제품 구성
Hopper : 1kg
Screw Extruder
온/냉 수조(온수조 물높이 감지장치 장착)
Laser 측정기
Winder : 속도감지 시스템 적용 AUTO Winging
PLA Control Panel : 압출기/압인기 속도제어
Extruder, 냉각수 온도제어

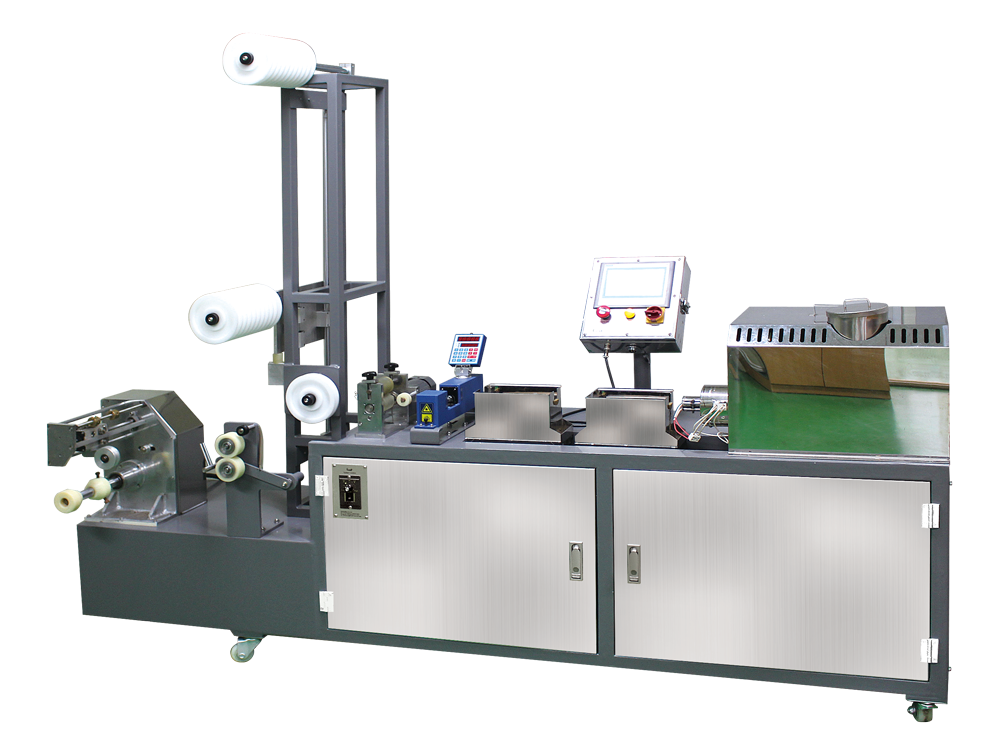

■ 소형 압출 라인(소재 테스트용) : 소량 소재 및 신소재 테스트용 압출기

모델명 : 3DK-SJ20

제품 사양
라인길이 : 2.4M
압출속도 : 7M/min 이상
필라멘트 직경 : 1.75mm
스크류 직경 : 25mm
스크류 속도 :16RPM
냉각조 : 온수 4L, 냉수 3L
압출온도 : 500℃ MAX
전원 : 220V AC, 60HZ

제품 구성
Hopper : 1kg
Screw Extruder
온/냉 수조
Laser 측정기
Winder : 속도감지 시스템 적용 AUTO Winging
PLA Control Panel : 압출기/압인기 속도제어
Extruder, 냉각수 온도제어
